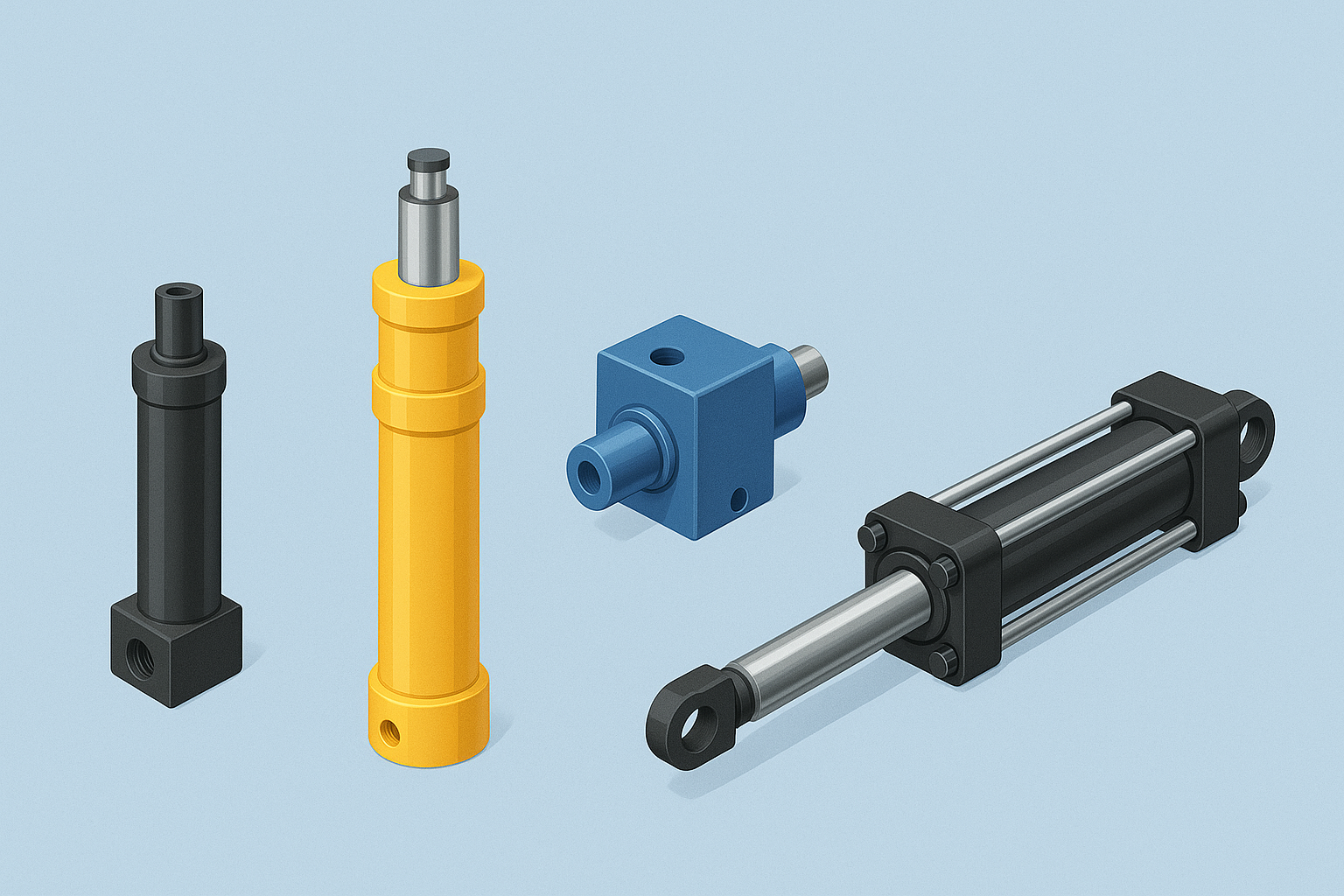

انواع جک هیدرولیک صنعتی: معرفی و مقایسه

جک‌های هیدرولیک به دلیل قدرت بالا، حرکت نرم، دقت زیاد و قابلیت تحمل بارهای سنگین، یکی از اصلی‌ترین اجزای سیستم‌های صنعتی و ماشین‌آلات سنگین محسوب می‌شوند. این جک‌ها با استفاده از فشار ایجادشده توسط روغن هیدرولیک، نیروی مکانیکی بسیار زیادی تولید می‌کنند و در صنایع مختلف از خودروسازی تا پتروشیمی، راهسازی، فولاد، معدن و پرس‌کاری کاربرد دارند. در ادامه مهم‌ترین انواع جک هیدرولیک صنعتی را با ساختار، عملکرد و کاربردهای رایج بررسی می‌کنیم.

1. جک هیدرولیک یک‌طرفه (Single Acting Cylinder)

جک‌های یک‌طرفه برای حرکت در تنها یک جهت طراحی شده‌اند و برگشت آن‌ها با فنر داخلی یا نیروی وزن انجام می‌شود. این ساختار ساده باعث شده هزینه تولید پایین و دوام آن‌ها بالا باشد. در سیستم‌هایی که نیاز به برگشت سریع، کنترل دقیق یا بار سنگین دوطرفه ندارند، این جک‌ها بهترین انتخاب هستند. همچنین به دلیل مصرف انرژی کمتر و طراحی ساده، در صنایع سبک تا متوسط بسیار متداول‌اند.

ویژگی‌ها:

• حرکت تنها در یک جهت با فشار روغن
• برگشت با فنر یا وزن بار
• قیمت مناسب و ساختار ساده
• احتمال نشتی کمتر و نگهداری آسان

کاربردها:

• جک‌های خودرو و تجهیزات لیفت
• قالب‌گیری و تزریق پلاستیک
• ماشین‌آلات ساده با نیاز برگشت غیر فعال

2. جک هیدرولیک دوطرفه (Double Acting Cylinder)

این جک‌ها برای ایجاد حرکت در هر دو جهت از فشار هیدرولیک استفاده می‌کنند، به همین دلیل کنترل‌پذیری و دقت بالایی دارند. در سیستم‌هایی که نیاز به نیروی ثابت و قابل تنظیم در رفت و برگشت وجود دارد، این نوع جک ضروری است. ساختار قوی و عملکرد دقیق آن باعث شده در صنایع سنگین و اتوماسیون جایگاه ویژه‌ای داشته باشد.

ویژگی‌ها:

• حرکت رفت و برگشت با نیروی هیدرولیک
• کنترل دقیق موقعیت و سرعت
• توانایی تحمل بار در هر دو جهت
• مناسب کارهای صنعتی سنگین

کاربردها:

• پرس‌کاری و خم‌کاری
• راه‌سازی و ماشین‌آلات معدنی
• سیستم‌های CNC و خطوط تولید

3. جک هیدرولیک تلسکوپی (Telescopic Cylinder)

جک‌های تلسکوپی از چندین مرحله لوله‌ای تشکیل شده‌اند که هنگام باز شدن کورس بسیار بلند و هنگام بسته شدن طول کوتاه دارند. به همین دلیل بهترین گزینه برای فضاهای محدود اما نیازمند حرکت بلند هستند. ساختار چندمرحله‌ای آن نیازمند دقت در آب‌بندی است تا در فشارهای بالا دچار نشتی یا انحراف نشود.

ویژگی‌ها:

• چندمرحله‌ای با کورس بلند
• طول جمع‌شده بسیار کم
• مناسب برای بارهای عمودی
• نیازمند آب‌بندی دقیق و باکیفیت

کاربردها:

• کمپرسی‌ها و تخلیه بار
• بالابرهای کارگاهی
• جرثقیل‌های سبک و تجهیزات بارگیری

4. جک هیدرولیک کامپکت یا کورس کوتاه (Compact / Short Stroke)

این جک‌ها برای فضاهای محدود طراحی شده‌اند و با وجود اندازه کوچک، قدرت بالایی ارائه می‌دهند. معمولاً در ماشین‌آلاتی استفاده می‌شوند که به حرکت کوتاه اما دقیق نیاز دارند. بدنه فشرده، وزن کم و نصب آسان از دلایل محبوبیت این جک‌ها در سیستم‌های اتوماسیون است.

ویژگی‌ها:

• بدنه کوچک و وزن کم
• کورس کوتاه اما نیروی زیاد
• مناسب برای سیستم‌های کوچک و دقیق
• نصب آسان در فضاهای محدود

کاربردها:

• ماشین‌آلات CNC
• خطوط مونتاژ
• تجهیزات رباتیک و اتوماسیون

5. جک هیدرولیک میله‌ای (Tie-Rod Cylinder)

جک‌های Tie-Rod با استفاده از میله‌های فولادی خارجی تقویت می‌شوند و استحکام بسیار خوبی دارند. این ساختار ماژولار باعث تعمیرپذیری و سرویس‌پذیری ساده آن‌ها شده است. به دلیل مقاوم بودن و مقرون‌به‌صرفه بودن، در بسیاری از کاربردهای کارخانه‌ای محبوب هستند.

ویژگی‌ها:

• تقویت‌شده با میله‌های فولادی خارجی
• تعمیر آسان به‌دلیل ساختار پیچ‌ومهره‌ای
• عملکرد پایدار در فشارهای متوسط و بالا
• مطابقت با استانداردهای صنعتی مانند NFPA

کاربردها:

• دستگاه‌های تزریق پلاستیک
• صنایع بسته‌بندی
• سیستم‌های کارخانه‌ای و خطوط تولید

6. جک هیدرولیک بدنه‌جوشی (Welded Body Cylinder)

در این جک‌ها بدنه اصلی و اتصالات از طریق جوش دقیق به هم متصل شده‌اند که مقاومت بسیار زیادی ایجاد می‌کند. این طراحی فشرده و محکم باعث شده این جک‌ها برای محیط‌های سخت و کارهای سنگین بسیار قابل اعتماد باشند، اما تعمیر آن‌ها معمولاً دشوارتر است.

ویژگی‌ها:

• بدنه یکپارچه و جوشکاری‌شده
• مقاومت بالا در برابر فشار و ضربه
• اشغال فضای کمتر نسبت به Tie-Rod
• مناسب کارکرد طولانی در محیط‌های خشن

کاربردها:

• ماشین‌آلات راه‌سازی
• تراکتور و تجهیزات کشاورزی
• لیفت‌تراک‌ها و سیستم‌های compact industrial

7. جک هیدرولیک بالابری (Lift / Hoist Cylinder)

این جک‌ها مخصوص حرکت عمودی و بلند طراحی شده‌اند و توان تحمل بارهای سنگین را دارند. در سیستم‌های بالابر، امنیت و کنترل حرکت اهمیت زیادی دارد و این جک‌ها معمولاً همراه با شیرهای اطمینان و پاوریونیت‌های قدرتمند استفاده می‌شوند.

ویژگی‌ها:

• کورس بلند با توان بالا
• مناسب برای جابه‌جایی عمودی
• ایمنی و پایداری بالا
• طراحی ویژه برای بارهای سنگین

کاربردها:

• آسانسورهای صنعتی
• بالابرهای فروشگاهی و کارگاهی
• سکوهای هیدرولیکی و لیفت‌تراک‌ها

8. جک هیدرولیک دو میل‌محور (Double Rod Cylinder)

در این جک‌ها میله پیستون از دو طرف خارج می‌شود که باعث ایجاد حرکت کاملاً متقارن و یکنواخت می‌گردد. این ویژگی برای سیستم‌هایی ضروری است که نیاز به کنترل بسیار دقیق، اندازه‌گیری یا حرکت هم‌زمان دارند.

ویژگی‌ها:

• میله در هر دو طرف برای تعادل کامل
• حرکت یکنواخت و بدون انحراف
• کنترل فوق‌العاده دقیق
• مناسب سیستم‌های دقیق و آزمایشگاهی

کاربردها:

• دستگاه‌های تست و سنجش
• تجهیزات اتوماسیون و رباتیک
• ماشین‌آلات صنعتی با نیاز به حرکت متقارن

چطور جک هیدرولیک مناسب انتخاب کنیم؟

انتخاب جک هیدرولیک یکی از مهم‌ترین مراحل طراحی سیستم‌های هیدرولیکی است و انتخاب نادرست می‌تواند باعث کاهش عمر دستگاه، افزایش مصرف انرژی و حتی بروز خطرات جدی شود. برای انتخاب بهترین جک، باید چند معیار مهم را در نظر بگیرید:

1. ظرفیت نیرو (Ton / kN)

اولین و مهم‌ترین معیار، مقدار نیرویی است که جک باید تولید کند.

• برای محاسبه دقیق، فشار سیستم × سطح پیستون باید بررسی شود.
• همیشه جکی انتخاب کنید که ۱۰ تا ۲۰ درصد ظرفیت بالاتر از نیاز واقعی داشته باشد تا در فشارهای ناگهانی آسیب نبیند.

2. کورس حرکتی مورد نیاز (Stroke)

کورس حرکتی باید دقیق انتخاب شود.

• کورس کوتاه = جک‌های کامپکت
• کورس بلند = جک‌های تلسکوپی
• کورس معمولی = جک‌های یک‌طرفه و دوطرفه
  انتخاب کورس کمتر یا بیشتر باعث اختلال در عملکرد دستگاه می‌شود.

3. فشار کاری سیستم

جک باید با فشار پاوریونیت سازگار باشد.

• فشارهای رایج بین 150 تا 350 بار
• برای صنایع سنگین و خاص تا 700 بار
  اگر فشار جک کمتر از فشار سیستم باشد، احتمال ترک‌خوردگی و نشتی بالا می‌رود.

4. شرایط محیطی و نوع کارکرد

محیط کار جک روی نوع آب‌بندی، جنس بدنه و نوع روغن اثر دارد.

• محیط گرم → آب‌بندی مقاوم به حرارت
• محیط آلوده و dusty → جک بدنه‌جوشی بهتر است
• کارکرد دقیق → جک دوطرفه یا دو میل‌محور

5. فضای نصب و نوع اتصال

بسته به نوع ماشین‌آلات، باید محل نصب، نوع اتصال و محدودیت فضا بررسی شود.

• فضا کم → جک کامپکت یا تلسکوپی
• فضای کافی و نیاز به سرویس‌پذیری → Tie-Rod
• فضا پر ارتعاش → بدنه جوشی بهتر است

6. سرعت مورد نیاز حرکت

اگر سرعت حرکت مهم باشد:

• جک‌های کورس کوتاه و دوطرفه مناسب‌تر هستند
• باید پورت‌های ورودی و خروجی متناسب انتخاب شوند

7. میزان سرویس‌پذیری مورد انتظار

• اگر نیاز به تعمیرات آسان دارید → جک Tie-Rod
• اگر جک در محیط پر ضربه است → بدنه‌جوشی
• برای ماشین‌آلات دقیق → Double Rod

در نهایت، شناخت دقیق انواع جک هیدرولیک و تفاوت‌های عملکردی آن‌ها باعث می‌شود مهندسان و تکنسین‌ها بتوانند مناسب‌ترین گزینه را برای کاربردهای صنعتی انتخاب کنند. هر نوع جک—از مدل‌های یک‌طرفه و دوطرفه گرفته تا تلسکوپی، کامپکت، بدنه‌جوشی و دو میل‌محور—برای شرایط و نیازهای خاصی طراحی شده است. با توجه به ظرفیت بار، کورس حرکتی، فشار کاری و فضای نصب، می‌توان بهترین جک را برای هر پروژه برگزید و عملکرد سیستم هیدرولیک را به حداکثر رساند. انتخاب درست نه‌تنها موجب افزایش عمر تجهیزات می‌شود، بلکه هزینه تعمیرات را نیز به حداقل کاهش می‌دهد.
